ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ ТОРМОЗА ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТНОГО СРЕДСТВА

14.07 2016
Comments off
Дата публикации:
10.12.2015
Номер модели:
157477
Класс МПК:
Адрес для переписки:
170003, г. Тверь, Петербургское ш., 45б, ОАО "Ритм" ТПТА
Формула полезной модели:

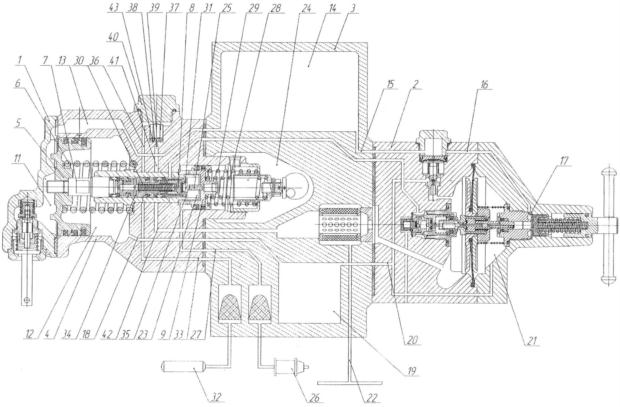

1. Воздухораспределитель тормоза железнодорожного транспортного средства, содержащий размещенные в отдельных корпусах обособленно одна от другой главную часть и магистральную часть, устанавливаемые на двухкамерном резервуаре, имеющий каналы для сообщения с тормозной магистралью, тормозным цилиндром и запасным резервуаром, при этом главная часть включает в себя главный поршень с пружиной и штоком, уравнительный поршень, выполненный с возможностью разобщения тормозной камеры, связанной с тормозным цилиндром, от атмосферной полости, размещенной в двухкамерном резервуаре, питательный клапан, взаимодействующий со штоком и уравнительным поршнем, а также обратный клапан, состоящий из упора с уплотнительным элементом, сообщенный каналами с тормозной магистралью и запасным резервуаром, при этом суммарный вес обратного клапана создает усилие, соответствующее величине минимальной разницы давлений в тормозной магистрали и запасном резервуаре, отличающийся тем, что уплотнительный элемент обратного клапана выполнен из материалов на основе кремнийорганических соединений.

2. Воздухораспределитель по п. 1, отличающийся тем, что уплотнительный элемент выполнен из фторсиликоновой резины.

3. Воздухораспределитель по п. 1, отличающийся тем, что уплотнительный элемент выполнен в виде пластины.

4. Воздухораспределитель по п. 1, отличающийся тем, что упор обратного клапана выполнен в виде цилиндра с двумя усеченными перпендикулярно основанию поверхностями и сферическими выступами на основаниях.

5. Воздухораспределитель по п. 1, отличающийся тем, что в корпус главной части запрессован стакан, выполненный с возможностью размещения в его полости обратного клапана, при этом дно полости является седлом обратного клапана.
