НИЗКОСКОРОСТНОЙ ДУГОСТАТОРНЫЙ АСИНХРОННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ

14.07 2016
Comments off
Дата публикации:
27.12.2015
Номер модели:
158302
Класс МПК:
Адрес для переписки:
170023, г. Тверь, ул. Рихарда Зорге, 5а, кв. 63, Звонову А.А.
Формула полезной модели:

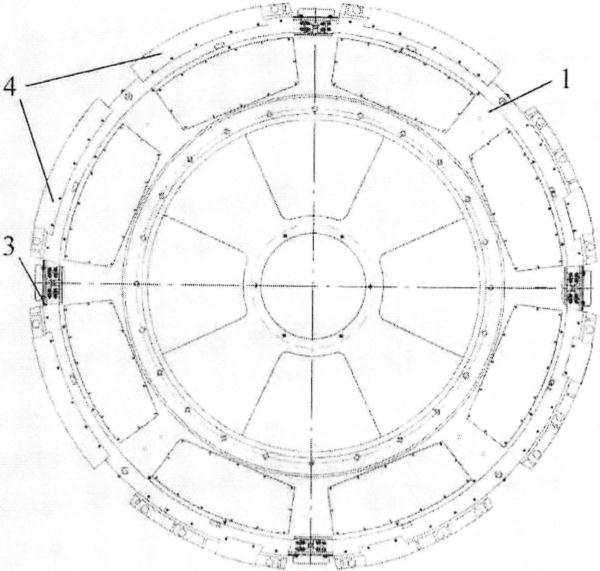

1. Низкоскоростной дугостаторный асинхронный электродвигатель, включающий корпус, закрепленный на неподвижной обойме подшипника, восемь дугообразных индукторов, каждый из которых подключен к клеммной колодке, включающих полузакрытые разноглубинные ниши, для снижения продольных и поперечных краевых эффектов, и медную двухслойную обмотку, в которую встроены восемь термодатчиков, тороидальный ротор, закрепленный на вращающейся обойме подшипника и включающий четыре прямоугольных паза, расположенных на наружной стороне ротора, и короткозамкнутую медную обмотку.

2. Низкоскоростной дугостаторный асинхронный электродвигатель по п. 1, отличающийся тем, что в качестве подшипника он содержит шариковый опорно-радиальный двухрядный подшипник.

3. Низкоскоростной дугостаторный асинхронный электродвигатель по п. 1, отличающийся тем, что дугообразные индукторы и тороидальный ротор набраны из листов электротехнической стали.

4. Низкоскоростной дугостаторный асинхронный электродвигатель по п. 1, отличающийся тем, что в пазах ротора приварены медные штыри, выступающие за его пределы.

5. Низкоскоростной дугостаторный асинхронный электродвигатель по п. 1, отличающийся тем, что восемь клеммных колодок расположены между индукторами в четырех нишах для подключения двух соседних индукторов.

6. Низкоскоростной дугостаторный асинхронный электродвигатель по п. 1, отличающийся тем, что в нишах расположены пресс-масленки для смазки подшипника.

7. Низкоскоростной дугостаторный асинхронный электродвигатель по п. 1, отличающийся тем, что для защиты от атмосферных осадков, индукторы снаружи закрыты кожухами.
