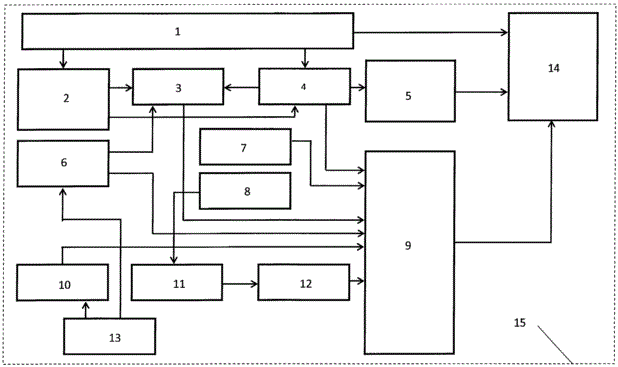

1. Стенд для оценки характеристик бортовой радиолокационной станции (БРЛС) авиационного комплекса радиолокационного дозора и наведения (АК РЛДН), характеризующийся тем, что он выполнен в виде переносного стенда на перепрограммируемых логических интегральных схемах (ПЛИС), на верхней панели которого размещены модуль задания вариантов эксперимента, модуль базы данных типов воздушных объектов (ВО), модуль имитации динамики конфликта, модуль формирования вариантов полета ВО, модуль оценки характеристик бортовой радиолокационной станции (БРЛС), модуль имитации режимов зондирования пространства БРЛС, модуль формирования траекторий полета авиационного комплекса радиолокационного дозора и наведения (АК РЛДН) - носителя БРЛС, модуль базы данных по экспериментальным оценкам уровня альтиметровых помех, модуль имитации функционирования подсистем бортового радиотехнического комплекса (БРТК), модуль оценки характеристик активной фазированной антенной решетки (АФАР) с учетом влияния радиопрозрачного обтекателя, модуль оценки отражений от подстилающей поверхности, модуль оценки навигационных параметров АК РЛДН, модуль базы данных по экспериментальным исследованиям антенно-фидерного тракта (АФК), модуль подсистемы отображения динамики эксперимента, соединенный по входу с выходом модуля задания вариантов эксперимента, с выходом модуля оценки характеристик БРЛС, с выходом модуля имитации функционирования подсистем БРЛС, соединенную по входу с модулем формирования вариантов полета ВО, с модулем формирования траекторий полета АК РЛДН, с модулем имитации динамики конфликта, с модулем имитации режимов зондирования пространства БРЛС, с модулем оценки характеристик АФАР с учетом влияния радиопрозрачного обтекателя, с модулем оценки навигационных параметров АК РЛДН и с модулем оценки навигационных параметров АК РЛДН, вход которого через модуль оценки отражений от подстилающей поверхности соединен с 2 модулем базы данных по экспериментальным оценкам уровня альтиметровых помех, причем модуль оценки характеристик АФАР соединен по входу с первым выходом модуля базы данных по экспериментальным исследованиям АФК, второй выход которого соединен с входом модуля имитации режимов зондирования пространства БРЛС, второй выход которого соединен с первым входом модуля имитации динамики конфликта, второй и третий входы которого соединены соответственно через модуль базы данных типов воздушных объектов и модуль формирования вариантов полета ВО со вторым и третьим выходом модуля задания вариантов эксперимента.
2. Стенд по п. 1, отличающийся тем, что модуль задания вариантов эксперимента выполнен с возможностью задания временного интервала моделирования, числа реализаций вычислительного эксперимента, типов ВО, участвующих в эксперименте, траектории полета АК РЛДН и содержит клавишное наборное поле и манипулятор типа «мышь», соединенные через блок регистров с входами модуля базы данных типов воздушных объектов, модуля формирования вариантов полета воздушных объектов и модуля подсистемы отображения динамики эксперимента.
3. Стенд по п. 1, отличающийся тем, что модуль базы данных типов воздушных объектов, выполнен с возможностью адекватного подыгрыша оперативной воздушной обстановки для БРЛС и выполнен в виде блоков съемной Flesh-памяти, установленных на плате USB - сопряжения и включающие данные по классам, типам и характеристикам ВО, а также данные по летно-техническим характеристикам (ЛТХ) и параметрам фигур (восьмерка, коробочка, челнок) барражирования АК РЛДН - самолета-носителя БРЛС, энергетические параметры БРЛС и параметры диаграммы направленности (ДН) АФАР по эффективной поверхности рассеяния (ЭПР) ВО с различных ракурсов облучения, предварительно полученные на эталонном экспериментальном измерительном комплексе (ЭРИК).
4. Стенд по п. 1, отличающийся тем, что модуль имитации динамики 3 конфликта (ИДК) выполнен в виде цифрового анализатора воздушного обстановки и возможностей антенных систем БРЛС по обзору воздушного пространства и имитации текущей динамики конфликта между ними в процессе пролета ВО через зону обнаружения БРЛС
5. Стенд по п. 1, отличающийся тем, что модуль формирования вариантов полета ВО выполнен с возможностью имитации в реальном масштабе времени вариантов воздушной обстановки в зоне действия АК РЛДН и содержит установленные на интерфейсной шине сопряжения генератор тактовых импульсов, процессор, оперативное запоминающее устройство (ОЗУ), блок памяти цифровой карты местности, блок памяти параметров подстилающей поверхности, блок памяти допустимых параметров движения АК РЛДН и его летно-технических характеристик (ЛТХ) на всех этапах полета, включая взлет, полет в зону барражирования, маневр, возврат к аэродрому и посадку, причем вход генератора тактовых импульсов является входом модуля.
6. Стенд по п. 1, отличающийся тем, что модуль оценки характеристик БРЛС содержит последовательно установленные формирователь эталонных значений характеристик БРЛС, блок сравнения однотипных характеристик и вычислитель Сверлинга точности измерений в условиях ограниченной выборки числа проводимых испытаний из выражения
где Е - статистическое математическое ожидание;
svx - монотонно возрастающая функция;
- измеренное значение (оценка) параметра а;
а 0 - истинное значение параметра а;
- ошибка измерения.
7. Стенд по п. 1, отличающийся тем, что модуль имитации режимов зондирования пространства БРЛС содержит установленные на двунаправленной активной шине сопряжения блок формирования мощности 4 сигналов зондирования, блок формирования расходимости излучения, блок формирования электронного обзора пространства, блок формирования электромеханического сканирования и блок суммирования сигналов в режимах «ДОЗОР», «ДОЗОР - СЕКТОРНЫЙ» с заданным темпом имитации по всем ВО, а также в режимах «ОСНОВНОЙ» и «ОСНОВНОЙ - СЕКТОРНЫЙ» с увеличенным темпом обновления по приоритетным ВО.
8. Стенд по п. 1, отличающийся тем, что модуль выполнен в виде блоков съемной Flesh-памяти, установленных на плате USB - сопряжения и включающих программы формирования траекторий полета (ФТП) АК РЛДН и параметры фигур (восьмерка, коробочка, челнок) барражирования АК РЛДН - самолета-носителя БРЛС.
9. Стенд по п. 1, отличающийся тем, что модуль базы данных по экспериментальным оценкам уровня альтиметровых помех содержит установленные на общей шине сопряжения формирователь потока ложных отметок, формирователь потока альтиметровых помех, формирователь обзорного окна сигналов в формате «дальность - номер линии спектра», пороговый обнаружитель, блок сравнения сигналов и калибратор имитационной модели.
10. Стенд по п. 1, отличающийся тем, что модуль имитационной модели функционирования подсистем БРТК содержит установленные на общей шине сопряжения модуль АФАР, модуль первичной и модуль вторичной обработки радиолокационных сигналов БРЛС.
11. Стенд по п. 1, отличающийся тем, что модуль оценки характеристик АФАР выполнен в виде формирователя суммы комплексных передаточных функций по соответствующим группам составляющих элементов АФАР, причем амплитудное распределение поля Am(n) по раскрыву АФАР определено из выражения 5
где: m, n - текущий номер излучателя по горизонтальной оси (оси х) и вертикальной оси (оси y) соответственно;
b - подставка амплитудного распределения.
Nx(y). - количество излучателей в АФАР по оси х (оси у)
12. Стенд по п. 1, отличающийся тем, что модуль оценки навигационных параметров АК РЛДН выполнен в виде имитатора погрешности определения текущего местоположения АК РЛДН в инерциальном и инерциально-доплеровском режимах работы.
13. Стенд по п. 1, отличающийся тем, что модуль базы данных по экспериментальным исследованиям антенно-фидерного тракта (АФТ) выполнен в виде съемной Flech-памяти с данными результатов экспериментов на физических стендах измерения параметров АФТ.
14. Стенд по п. 1, отличающийся тем, что модуль подсистемы отображения динамики эксперимента выполнен в виде дисплея с картографической подложкой и управляемым масштабом отображения.
15. Стенд по п. 14, отличающийся тем, что в качестве картографической подложки установлена цифровая географическая карта Мира в формате «sxf от ГИС Панорама» обзорно-географического типа с цилиндрической проекцией карты.
