СПОСОБ ИЗМЕРЕНИЯ ПАРАМЕТРОВ РАСПОЛОЖЕНИЯ ПРОДОЛЬНОГО ПАЗА НА КРУГЛОМ ВАЛУ

14.06 2016
Comments off
Дата публикации:
20.11.2015
Номер изобретения:
2568412
Класс МПК:
Адрес для переписки:
170026, г.Тверь, наб. А. Никитина, 22, ТвГТУ, каб. 427, Ханькевич Е.И.

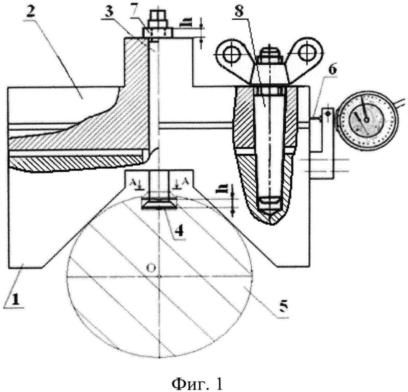

Реферат:

Изобретение может быть использовано для контроля параметров шпоночных пазов на валах. Согласно изобретению измерение проводят на двух уровнях по глубине паза, при этом измерительную поверхность устройства размещают в измеряемом пазу, после чего отсчетное устройство жестко связывают с корпусом в направлении измерения, производят встречное круговое смещение корпуса и вала, обеспечивая совмещение середины ширины паза с базовой плоскостью корпуса, и устанавливают ноль на индикаторе, затем освобождают измерительную поверхность от контакта с боковыми поверхностями паза, размещают измерительную поверхность на уровне, близком к дну проверяемого паза, освобождают отсчетное устройство от жесткой связи с корпусом в направлении измерения, вводят его измерительную поверхность в плотный контакт со стенками измеряемого паза, обеспечивая смещение отсчетного устройства относительно корпуса на величину отклонения симметричности, которую регистрируют по показанию индикатора, а для определения параллельности плоскости симметрии паза к оси вала корпус измерительного приспособления сдвигают по валу на рабочую длину паза и повторяют измерение определения симметричности, а отклонение параллельности плоскости симметрии определяют или как разность показаний индикатора с одинаковым знаком, или как сумму показаний с разными знаками. Техническим результатом является повышение производительности, точности и надежности измерения. 3 ил.
