СПОСОБ ХРУСТАЛЁВА Е.Н. ОПРЕДЕЛЕНИЯ ДЕФОРМАЦИИ МАТЕРИАЛЬНОЙ СРЕДЫ ПОД ДАВЛЕНИЕМ

Строка навигации

  • Главная
  • СПОСОБ ХРУСТАЛЁВА Е.Н. ОПРЕДЕЛЕНИЯ ДЕФОРМАЦИИ МАТЕРИАЛЬНОЙ СРЕДЫ ПОД ДАВЛЕНИЕМ
27.11.2015
2569404
G01B21/32
Хрусталёв Евгений Николаевич (RU)
Хрусталёв Евгений Николаевич (RU)
170042, г. Тверь, ул. Скворцова-Степанова, 18, кв. 66, Хрусталеву Евгению Николаевичу

Изобретение относится к области «Физики материального контактного взаимодействия», конкретно к способу определения упругой и общей деформации сжимаемой материальной среды в массиве. Способ заключается в том, что на глубине h массива среды предусматривают ее деформацию давлением p в выработке через жесткий плоский штамп, определяют модуль общей и упругой деформации среды E0 (кГ/см2), Eупр (кГ/см2), устанавливают величину однородной толщи среды под штампом шириной в (см) или диаметром d (см), при этом на глубине h структурированной среды определяют ее угол внутреннего трения и cстр (кГ/см2) - удельное сцепление, рассчитывают угол внутреннего трения среды с нарушенной структурой как

и ее удельное сцепление - ,

определяют величину активно сжимаемой толщи материальной среды под штампом по зависимостям

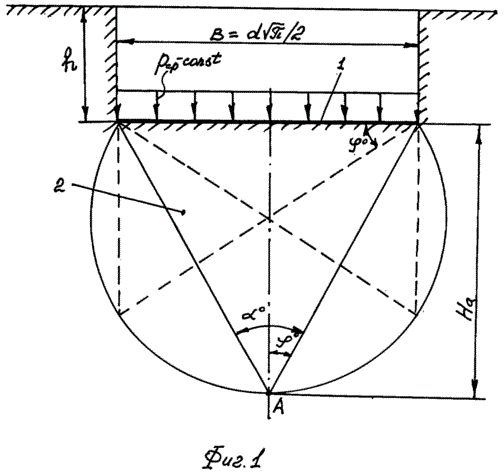

- для упругой структурированной среды и - для среды с нарушенной структурой, где d (см) - диаметр круглого штампа эквивалентного прямоугольному в×l (см×см) со стороной в<l, величину упругой деформации разуплотненной среды в выработке под давлением штампа рассчитывают по зависимости , а величину активной осадки материальной среды под избыточным давлением p (кГ/см2) штампа в массиве определяют по зависимости . Технический результат - упрощение способа определения упругой и общей деформации сжимаемой материальной среды в массиве. 1 ил.
